本系列網帶式電阻爐是連續作業式電爐。主要適用于批量性的中型機械零件在控制氣氛中進行滲碳、碳氮共滲、淬火（回火）等工藝。
該爐適應大批量生產之用，具有生產率高、自動化程度高、熱效率高、工件加熱均勻、溫度穩定、維修方便等特點�？蛇m合各種加熱工藝要求。
本電爐結構主要由爐體、加熱元件、傳送機構和溫控系統組成。
爐體外殼由型鋼及鋼板焊接而成，內用超輕質高鋁泡沫磚砌筑成貫通式爐膛，保溫層采用硅酸鋁耐火纖維、石棉板、硅藻土（或蛭石粉）散料結構，提高爐體保溫性能。爐口有爐門罩，作防止散發熱量用。根據熱處理工藝要求，工件的出料是在爐體的后部直接落入淬火槽的。
加熱元件采用鎳鉻合金絲繞制成螺旋狀，穿插在定型磚中，分別布置在爐罐的上布和下部，兩端經引出棒引出爐體外用銅排連接，分?jǐn)?shù)區控制。在使用中若某一件損壞，只須斷開這一區的電源，換上備用件即可，具有維修方便的優點。

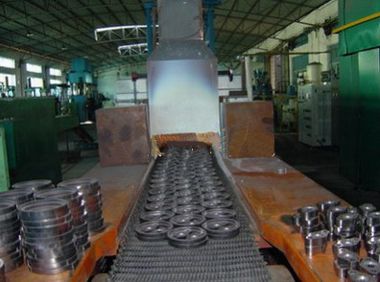

網帶亦采用耐高溫合金絲，編成雙人字形織成。具有耐高溫、耐磨損、變形小、使用壽命長等特點。需要加熱的工件放置在網帶上進入爐體內進行加熱。
網帶傳動機構是由電磁調速電機經擺線針輪減速器減速后帶動主動滾筒旋轉，滾筒帶動網帶來完成的。主動滾筒上包裹著橡膠層，當主動滾筒有空轉的現象時，只須調緊壓緊輪的吊緊螺栓即可。
溫控系統數區各自單獨控制，采用PID過零觸發可控硅，智能溫控表，控溫精度高，爐溫穩定。另用上海大華長圖記錄儀記錄溫度和超溫報警，雙重控制，確保爐溫穩定。
注：另根據要求設計制造 |
